液位變送器

時間：2019/2/26 作者：江蘇蘇奧儀表有限公司

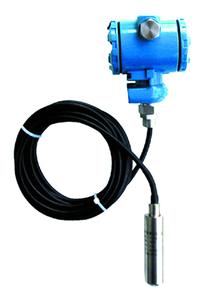

液位變送器

SA-YBS液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。該產品的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用*為方便。SA-YBS液位變送器主要應用與工業現場液位測量與控制、城市供水及污水處理石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。

液位變送器產品特點:
穩定性好，精度高，性能／價格比高；

直接投入被測介質中，安裝使用相當方便；

固態結構，無可動部件，高可靠性，使用壽命長；

    從水、油到粘度較大的糊狀物都可進行高精度的測量，不受被測介質起泡、沉積、電氣特性的影響；
    無材料疲勞磨損，對振動、沖擊不敏感；
    寬范圍的溫度補償；
    具有電源反相*性保護及過載限流保護。

    液位變送器工作原理：
    利用靜壓法測量原理
    當液位變送器投入到被測液中某一深度時，傳感器迎液面受到的壓力為：P=p.g.H+P·
    式中：
    P:傳感器迎液面所受壓力，單位：Pa
    p:被測液體密度，Q95;Q95;Q95;Q95; 單位：kg/m3
    g:當?shù)刂亓铀俣龋琎95;Q95;Q95; 單位：m／s2
    p:液面上大氣壓，Q95;Q95;Q95;Q95; 單位：Pa
    H:傳感器投入液體的深度，單位：m
    同時，通過導氣電纜將液面上的大氣壓P·引入到傳感器的背壓腔，以抵消傳感器迎液面的P·，使傳感器測得壓力為：P=p.g.H
    顯然，通過測取壓力P，可以得到液位深度H。傳感器感測的壓力信號經電路轉換放大，補償后以標準信號輸出。

液位變送器技術性能：

    適用介質：投入式適用與316不銹鋼，聚氯乙烯共存的介質，法蘭式可測沒強腐蝕性介質。
    測量范圍：0-100m
    精    度：0.25%；0.1%；0.5%
    工作溫度：-20℃－+80℃（介質無結晶）
    貯存溫度：-40℃－+125℃
    零點溫度系數：±0.015%量程/℃
    量程溫度系數：±0.015%量程/℃
    長期穩定性：±0.1%量程/年
    電源電壓：12－36VDCQ95;標準24VDC
    輸出信號：兩線制4-20mADC
    負載特性：參見圖1，標準24VDC時，負載電阻≤600Ω
    允許過載：標準量程的3倍
    限流保護：在過載情況下，電源限制標稱為26mA
    防護等級：IP68
    防爆等級：iaⅡCT5

    變送器中繼箱：鑄鋁，90×73×110，外殼環氧樹脂噴涂
    變送器探頭：1Cr18Ni9Ti，29×150mm
    導氣電纜：直徑Φ7的6芯聚氯乙烯電纜
    重量（不含導氣電纜）：約0.6kg

液位變送器選型表：

型譜

說明

SA-YBS

液位變送器

類質

纜式

桿式（傳感器裝在底部，直接接觸液體介質）

防腐式

導壓桿式（傳感器裝在上部，不直接接觸介質）

過程連接形式

支架安裝

法蘭安裝DN40 PN1.0

特別約定

傳感器連接材料

304

桿式

316

316L

丁晴橡膠與聚氯乙烯復合物

纜式

聚四氟乙烯，（聚丙烯法蘭）

防爆方式

不防爆

本安防爆Exia ⅡCT6

顯示方式

不帶現場批示

帶電流表指示（0-100%刻度）

帶液晶數字顯示

配重情況

無需配重

需要配重

□

安裝高度

□

測量高度

液位變送器使用說明：

    一、選擇穩壓電源單獨供電。電源的穩定性影響著變送器的性能指標，將其誤差控制在變送器允許誤差五分之一以下。對于有特殊供電要求的產品，必須接特殊電源。
    二、液位變送器信號線要采取帶屏蔽的電纜，防止電磁波干擾。
    三、按照正確的接線方法連接變送器，其通電時間要在十五到三十分鐘。
    四、如果液位變送器安裝在水池、水塔等場合，可以將它的探頭沉于水底，遠離水流速過快的位置。
    五、在有潛水泵等大波動場合使用的液位變送器安裝使用插鋼管的辦法，鋼管要固定牢固，鋼管上每隔一段距離要開一個孔，鋼管位置要遠離進出水口。
    六、接線盒要固定牢固，或裝個固定的支架，要防于干燥、遮蔭的地方，不能被雨淋
    七、保護好通氣電纜，不可以彎折或堵住，更不能損壞，多余的電纜可以在附近盤起來。
    八、室外安裝的液位變送器還要采取防雷措施。

產品安裝示意圖：

1）纜式法蘭安裝 2）纜式螺紋安裝 3）桿式法蘭安裝 4）桿式螺紋安裝

圖1：

圖2：
